首先在開啟風機，加熱模塊，干燥塔體內充入氮?dú)?，要被干燥的液態物料經輸液泵輸送至噴頭處，液態物料被霧化器霧化成細小液滴，液滴在干燥塔內與熱氮?dú)膺M(jìn)行充分的熱交換，物料中的液態部分被瞬間蒸發，固態部分形成的粉狀物料沉于塔底，*后經過旋風分離器進行氣固分離至物料收集瓶，溶劑經過冷凝器回收，氣體循環利用。

其中，被蒸發的有機溶劑氣體在風機的作用下，通過旋風分離器、過濾器等裝置把附著在氣體中的粉塵進行除塵處理，再經冷凝器把除塵后飽和有機溶劑氣體冷凝成液體排出冷凝器，為防止液體被帶出，后面增加了氣液分離器。其間，作為干燥介質的惰性氣體氮?dú)獗贿B續加熱后作為干燥載體在系統內重新循環使用，溶劑液體回收。
防爆型閉式循環有機溶劑噴霧干燥系統是在密閉的環境下工作，干燥介質為氮?dú)庵惖亩栊詺怏w，干燥塔內為正壓操作。

由于采用氮?dú)庾鳛檠h(huán)載體，對干燥的物料具有保護作用，氮?dú)庵惖难h(huán)載體起著載濕、去濕和循環傳遞的作用，其載體介質可重復使用。然而，常規的普通的噴霧干燥是通過不斷的送風、排風達到排濕的目的，其塔內控制為正壓操作，這也是防爆型閉式噴霧干燥系統與普通開式噴霧干燥系統的明顯區別。因此，防爆型閉式循環噴霧干燥系統**適用于對有機溶劑的物料干燥、有毒氣的物料以及干燥過程中易發生氧化等物料的干燥。

有機溶劑噴霧干燥機技術參數：

（1）  進風溫度：** 220℃溫度可調，出風溫度50-100℃。

（2）  電加熱器。

（3）  整機功率：約5kw。

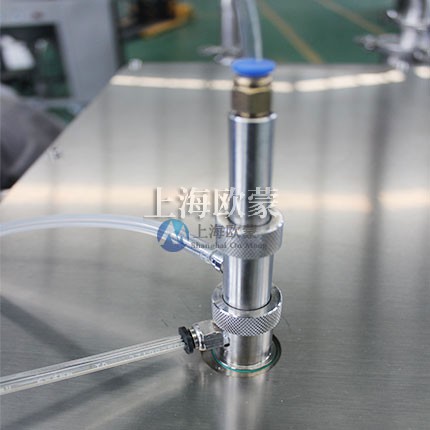

（4）  霧化器：同心二流體霧化器

（5）  集料桶：1L。

（6）  引風機功率0.75kw。

（7）  冷凝器面積：0.5㎡。

（8）  高約1.45米，寬度約650米

（9）  二流體霧化形式

（10）噴嘴口徑1.0、1.5、2.0、2.2mm可選，標配1.0mm

（11）有機溶劑處理裝置，溶劑回收。
